उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | InnoLux |
प्रमाणन: | RoHS |
मॉडल संख्या: | AT070TN90 |
न्यूनतम आदेश मात्रा: | 200 पीसी |
---|---|
मूल्य: | USD 13-15/ PCS |
पैकेजिंग विवरण: | 50 सेमी * 50 सेमी * 60 सेमी |
प्रसव के समय: | 20-25 |
आकार: | 7.0 इंच (विकर्ण) | संकल्प: | 800 × 3 (आरजीबी) × 480 |
---|---|---|---|
इंटरफेस: | डिजिटल, समानांतर 8-बिट आरजीबी | सतह का उपचार: | चमक विरोधी |
रंग की गहराई: | 16.7M | प्रौद्योगिकी प्रकार: | ए-सी टीएफटी सक्रिय मैट्रिक्स |
पिक्सेल पिच (मिमी): | 0.0642 (डब्ल्यू) × 0.1790 (एच) मिमी | पिक्सेल विन्यास: | आरजीबी वर्टिकल स्ट्राइप |
प्रदर्शन प्रणाली: | आम तौर पर सफेद, ट्रांसमिसिव | पैनल बिजली की खपत: | 0.226W (टाइप।) |
हाई लाइट: | 7 "50 पिन टीएफटी एलसीडी डिस्प्ले,7" 50 पिन टीएफटी डिस्प्ले पैनल,24 बिट आरजीबी इंटरफेस टीएफटी डिस्प्ले पैनल |

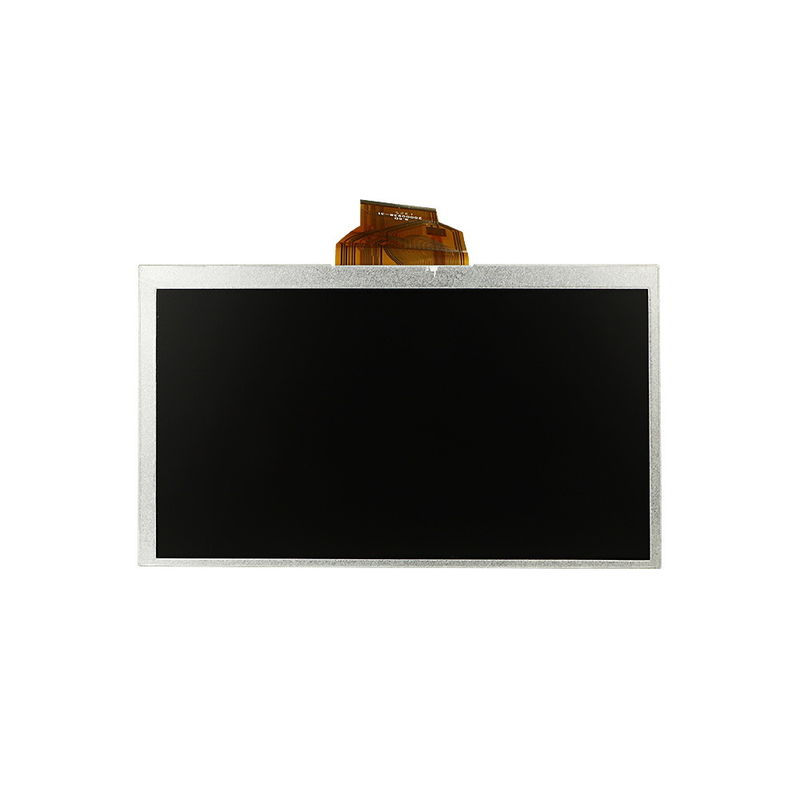

7 इंच AT070TN90 24 बिट आरजीबी इंटरफेस 800x480 पिक्सेल के साथ टीएफटी एलसीडी डिस्प्ले 50 पिन
Innolux Corporation (इसके बाद Innolux कहा जाता है) AT070TN94 एक 7.0 इंच विकर्ण a-Si TFT-LCD डिस्प्ले पैनल उत्पाद है, जिसमें एक इंटीग्रल WLED बैकलाइट सिस्टम है, बिना बैकलाइट ड्राइवर के, बिना टच स्क्रीन के।इसमें -30 ~ 85 डिग्री सेल्सियस की एक ऑपरेटिंग तापमान सीमा, -30 ~ 85 डिग्री सेल्सियस की भंडारण तापमान सीमा, और 1.5 जी (14.7 मीटर / एस²) का अधिकतम कंपन स्तर है।विस्तृत तापमान, WLED बैकलाइट, U/D, L/R रिवर्स, 6/8 बिट, मैट, DE/SYNC मोड चयन योग्य;2 इन 1 एफपीसी।
उत्पाद की विशेषताएँ
(1) प्रदर्शन प्रकार: 7.0 इंच टीएफटी;संचरण;12 बजे
(2) प्रदर्शन रंग: 262 के / 16.7 एम
(3) चालक आईसी:
(4) बैकलाइट मोड: सफेद एलईडी
आवेदन
मॉडल को ऑटोमोटिव डिस्प्ले, पोर्टेबल डीवीडी प्लेयर आदि पर लागू किया जाना चाहिए।
सामान्य विवरण
ब्रांड | Innolux | नमूना | AT070TN90 |
विकर्ण आकार | 7.0 इंच | प्रकार | ए-सी टीएफटी-एलसीडी, एलसीएम |
पिक्सेल प्रारूप | 800 (आरजीबी) × 480 [डब्ल्यूवीजीए] 134पीपीआई | विन्यास | आरजीबी वर्टिकल स्ट्राइप |
सक्रिय क्षेत्र | 154.08 (एच) × 85.92 (वी) मिमी | रूपरेखा मंद। | 164.9 (एच) × 100 (वी) × 6 (डी) मिमी |
बेज़ेल क्षेत्र | 156.7 (एच) × 89.1 (वी) मिमी | इलाज | चमक विरोधी |
luminance | 400 सीडी/एम² (टाइप) | इसके विपरीत अनुपात | 500:1 (टाइप) (टीएम) |
दिशा देखें | 6 बजे | प्रतिक्रिया समय | 25 (टाइप) (Tr+Tf) |
देखने का दृष्टिकोण | 70/70/50/70 (टाइप।) (सीआर≥10) | संचालन विधा | टीएन, आम तौर पर सफेद, ट्रांसमिसिव |
समर्थन रंग | 262K/16.7M 50% NTSC | प्रकाश स्रोत | WLED [3S9P], 20K घंटे, W/O ड्राइवर |
वज़न | 154g (टाइप।) | छूने की पैनल | बिना |
फ्रेम रेट | - | ||
सिग्नल प्रकार | समानांतर आरजीबी (1 सीएच, 6/8-बिट), एफपीसी 50 पिन | ||
वोल्टेज आपूर्ति | 3.3/10.4/16.0/-7.0वी (टाइप) (वीसीसी/एवीडीडी/वीजीएच/वीजीएल) | ||
मैक्स।रेटिंग्स | भंडारण अस्थायी: -30 ~ 85 डिग्री सेल्सियस ऑपरेटिंग तापमान: -30 ~ 85 डिग्री सेल्सियस |
रूपरेखा आयाम (इकाई: मिमी)
संबंधित उत्पाद
टीएफटी-एलसीएम (मिमी) | |||||||||
आकार | प्रतिरूप संख्या। | संकल्प | एच | वी | टी | गोल्डन फिंगर स्पेसिंग | इंटरफेस | पिन | I C |
7.0 | YT070C004 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | ST5091 +ST5623 |
7.0 | YT070B004 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | ILI5960D+ILI6128B |
7.0 | YT070B004-V1 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | एनवी3858+एनवी1057 |
7.0 | YT070B004-V2 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | OTD9960+OTA7001A |
7.0 | YT070B004-V3 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | HX8264-D07+HX8664-B |
हमारा चयन क्यों:
1. हमारी कंपनी 2011 में स्थापित हुई, और कई प्रसिद्ध कंपनी के साथ दीर्घकालिक सहयोग किया है
2. हमारे पास एक पेशेवर आर एंड डी टीम और तकनीकी सहायता है
3. हमारे पास बड़ी संख्या में स्पॉट इन्वेंट्री है और हम भुगतान के बाद डिलीवरी को जल्द से जल्द भेज सकते हैं
4. हम इन ब्रांडों के प्रत्यक्ष एजेंट हैं, प्रक्रिया को सरल और डिलीवरी का समय कम करने का आदेश दे रहे हैं
5. हमारी कंपनी के सभी स्क्रीन शिप की लंबी वारंटी है और हमारे पास पर्याप्त तकनीकी सहायता प्रदान कर सकते हैं
बिक्री के बाद सेवा
सामान्य प्रश्न
Q1.मैं आपके उत्पाद की गुणवत्ता पर कैसे भरोसा कर सकता हूं?
ए:
- हमारे कच्चे माल सभी आरओएचएस अनुरूप हैं।
--Display एक ISO9001:2008 और ISO9001:2015 प्रमाणित कंपनी है, हम अपने उत्पादन में ISO मानकों का सख्ती से पालन कर रहे हैं।
- हमारे उत्पाद शिपमेंट से पहले 100% विज़ुअल और फंक्शन टेस्ट हैं।
इस बीच, हम अपने टीएफटी डिस्प्ले मॉड्यूल के लिए आवश्यक एजिंग टेस्ट और विश्वसनीयता परीक्षण करते हैं, उदाहरण के लिए।उच्च और निम्न तापमान और उच्च आर्द्रता पर्यावरण, ईएसडी और विरोधी हस्तक्षेप परीक्षण, ड्रॉप (पैकेज के साथ) और कंपन परीक्षण में स्टोर और संचालित करें।
हमारी टच स्क्रीन साल्ट स्प्रे टेस्ट, हार्डनेस टेस्ट, स्टील बॉल ड्रॉप टेस्ट, फ्लैटनेस टेस्ट, थर्मल शॉक टेस्ट…
--हमारा अनुभव और दक्षता योग्यता दर को हमेशा 99.7% या उससे अधिक बनाती है।
क्यू2. आप किस आकार के एलसीडी और टच पैनल प्रदान करते हैं?
ए:
--छोटे आकार जिनमें शामिल हैं: 0.96", 1.22", 1.3", 1.44"1.54", 1.77", 2.0"2.4", 2.7"2.8", 3.0", 3.2", 3.5", 3.95", 3.97", 4.3", 5"5.6", 6.86".
--मध्य आकार जिसमें शामिल हैं: 7", 8", 9", 10.1", 10.2", 13.3”,14.1",15.6",17",21.5",23
क्यू3.क्या मेरे पास औपचारिक आदेश से पहले का नमूना आदेश हो सकता है?
ए: हां, नई परियोजनाओं या चल रही परियोजनाओं के प्रतिस्थापन के लिए नमूना आदेश का हमेशा स्वागत है।हमारे पास 0.96 इंच से 13.3 इंच तक टीएफटी एलसीडी मॉड्यूल और टच स्क्रीन के कई मानक मॉडल का स्टॉक है, जिसका अर्थ है कि डिलीवरी उसी दिन की जा सकती है जिस दिन ऑर्डर दिया गया था।
क्यू4.नमूना आदेश और बड़े पैमाने पर उत्पादन आदेश के लिए नेतृत्व का समय क्या है?
ए:
- एलएक्सडिसप्ले मानक उत्पादों के लिए, नमूने के लिए लीड टाइम आमतौर पर 1-7 दिन होता है, बड़े पैमाने पर उत्पादन के लिए यह 10 दिनों तक तेज़ हो सकता है।
- अनुकूलित उत्पादों के लिए,
हम 7 दिनों में नया FPC, 15 दिनों में नया बैकलाइट और 18 दिनों में नया कैपेसिटिव टच पैनल या रेसिस्टिव टच पैनल प्राप्त करने में सक्षम हैं।
विशेष उत्पादों का बड़े पैमाने पर उत्पादन 3weeks जितना तेज़ हो सकता है।
- संक्षेप में, हमारे बड़े उत्पादन के वर्षों के आधार पर, हम एलसीडी पैनल, आईसी और अन्य सामग्री आपूर्तिकर्ताओं के साथ अच्छे संबंध रखते रहे हैं, सामग्री की भारी कमी होने पर भी हमारे पास स्थिर आपूर्ति थी।
क्यू5.क्या आपके पास MOQ आवश्यकता है?
ए: हां, यह विभिन्न आकारों के उत्पादों पर निर्भर करता है।कृपया हमारी बिक्री देखें, धन्यवाद।
क्यू6.मैं आपके साथ अनुकूलित उत्पादों पर कैसे काम करूं?
ए: सबसे पहले कृपया हमें अपनी विशेष आवश्यकताओं, किसी भी ड्राइंग या विशिष्टता का विवरण प्रदान करें --- हमारे इंजीनियर संगत समाधान और मोल्ड लागत (यदि कोई हो) पर काम करेंगे --- हम अनुमोदन के लिए ड्राइंग और विशिष्टता प्रदान करते हैं --- हम नमूने प्रदान करते हैं विश्वसनीयता परीक्षण और उम्र बढ़ने के परीक्षण के बाद अनुमोदन के लिए --- यदि आवश्यक हो तो हम संशोधन करते हैं --- हम परीक्षण आदेश की छोटी मात्रा करते हैं (यदि आवश्यक हो) --- हम बड़े पैमाने पर उत्पादन करते हैं।
क्यू7.क्या मेरा अपना सिल्क स्क्रीन लोगो, पार्ट नंबर या छोटा लेबल हो सकता है?
ए: हाँ बिलकुल।इसके लिए MOQ की आवश्यकता हो सकती है, कृपया हमारी बिक्री देखें, धन्यवाद।
क्यू8वारंटी कब तक है और आपकी बिक्री के बाद की सेवा क्या है?
ए: आमतौर पर 12 महीने।
यदि उत्पाद प्राप्त करने से 12 महीने के भीतर कोई दोष है, तो कृपया हमारी बिक्री से संपर्क करें, हम 24 घंटे के भीतर जवाब देंगे।अगर हमें किसी भी उत्पाद को हमें वापस करने की आवश्यकता है, तो शिपिंग लागत पूरी तरह से हमारे द्वारा भुगतान की जाएगी।
क्यू9.क्या आपके पास कोई शिपिंग खाता है और क्या आप अनुकूल शिपिंग लागत उद्धृत कर सकते हैं?
ए: हां, हम 11 वर्षों से अधिक समय से डीएचएल, फेडेक्स के साथ काम कर रहे हैं, हमारे शिपिंग खातों को 85% तक की छूट दी गई थी।कृपया बेझिझक हमारी बिक्री पूछें, चाहे वह नमूना हो या औपचारिक ऑर्डर शिपमेंट।
एहतियात
1.हैंडलिंग
1.1. पोलराइज़र क्लीनिंग, पेट्रोलियम ईथर (या एन-हेक्सेन) को फ्रंट/रियर पोलराइज़र की सफाई के लिए अनुशंसित किया जाता है और सतह को नुकसान पहुंचाने से बचने के लिए रिफ्लेक्टर, एसीटोन, टोल्यूनि और इथेनॉल की अनुमति नहीं है।
1.2.बॉडी ग्राउंडिंग, एलसीडी उठाते समय एंटी-ईएसडी कलाई का पट्टा पहनना चाहिए।
1.3.एफपीसी सोल्डरिंग, 300 ℃ / 3 एस से कम, सोल्डर ग्राउंडिंग बेंच पर ग्राउंडिंग होना चाहिए।
1.4.यदि असेंबली करने के लिए इलेक्ट्रिक स्क्रूड्राइवर का उपयोग करें, तो स्क्रूड्राइवर ग्राउंडिंग होना चाहिए।
2. भंडारण
2.1.एक सीलबंद पॉलीथीन बैग में रखें।
2.2.अंधेरी जगह पर रखें।
2.3.तापमान को 0°C और 35°C के बीच रखें।
नहीं 70 डिग्री सेल्सियस पर 160 घंटे से अधिक या -20 डिग्री सेल्सियस पर 48 घंटे से अधिक के लिए अनुमति दी गई है।
3. सुरक्षा:
यदि एक क्षतिग्रस्त कांच की सेल से लिक्विड क्रिस्टल का रिसाव होता है, नहीं इसे अपने मुंह में डालें या आंखों को स्पर्श करें, अगर लिक्विड क्रिस्टल आपकी त्वचा या कपड़ों को छूता है, तो कृपया इसे तुरंत साबुन और पानी से धो लें।
4.सीमित वारंटी
जब तक एडीआईए और ग्राहक के बीच अन्यथा सहमति न हो, एडीआईए अपने किसी भी एलसीडी मॉड्यूल को प्रतिस्थापित या मरम्मत करेगा जो शिपमेंट की तारीख से एक वर्ष की अवधि के लिए एडीआईए एलसीडी स्वीकृति मानकों (अनुरोध पर उपलब्ध प्रतियां) के अनुसार निरीक्षण किए जाने पर कार्यात्मक रूप से दोषपूर्ण पाए जाते हैं। .चश्मे से अधिक कॉस्मेटिक/दृश्य दोष शिपमेंट के 30 दिनों के भीतर ADIA को वापस कर दिए जाने चाहिए।ऐसी तारीख की पुष्टि माल ढुलाई दस्तावेजों पर आधारित होगी।ADIA की वारंटी देयता ऊपर निर्धारित शर्तों पर मरम्मत और/या प्रतिस्थापन तक सीमित है।ADIA किसी भी अनुवर्ती या परिणामी घटनाओं के लिए जिम्मेदार नहीं होगा।
4.1 वारंटी के तहत एलसीएम लौटाना - नियम और शर्तें
4.1. यदि ऊपर बताई गई सावधानियों की अवहेलना की गई है तो कोई वारंटी नहीं दी जा सकती है।उल्लंघन के विशिष्ट उदाहरण हैं:
- टूटा हुआ एलसीडी ग्लास।
- घटकों को जोड़ने सहित किसी भी तरह से संशोधित सर्किट।
4.2. आपसी समझौते पर ग्राहक को मॉड्यूल की मरम्मत का चालान किया जाएगा।मॉड्यूल विफलताओं या दोषों के पर्याप्त विवरण के साथ लौटाए जाने चाहिए।ग्राहक द्वारा स्थापित किसी भी कनेक्टर या केबल को पीसीबी की सुराख़, कंडक्टरों और टर्मिनलों को नुकसान पहुँचाए बिना पूरी तरह से हटा दिया जाना चाहिए।
