| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | InnoLux |
| प्रमाणन: | RoHS |
| मॉडल संख्या: | AT070TN92 |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
|---|---|
| मूल्य: | USD 13-15/ PCS |
| पैकेजिंग विवरण: | 50 सेमी * 50 सेमी * 60 सेमी |
| प्रसव के समय: | 20-25 |
| एलसीडी आकार: | 7.0 इंच (विकर्ण) | चालक तत्व: | ए-सी टीएफटी |
|---|---|---|---|
| इंटरफेस: | 24-बिट आरजीबीडिजिटल, समानांतर 8-बिट आरजीबी | कनेक्ट प्रकार: | FH12A-50S-0.5SH |
| प्रदर्शन रंग: | 262K / 16.7M | डॉट पिच: | 0.1926 (एच) × 0.1790 (वी) मिमी |
| पिक्सेल विन्यास: | आरजीबी-पट्टी | प्रदर्शन प्रणाली: | आम तौर पर सफेद |
| सतह का उपचार: | चमक विरोधी | ||
| हाई लाइट: | 7 इंच 800x480 टीएफटी एलसीडी डिस्प्ले,7 इंच 800x480 कैपेसिटिव टच पैनल,400 सीडी / एम 2 कैपेसिटिव टच पैनल |
||

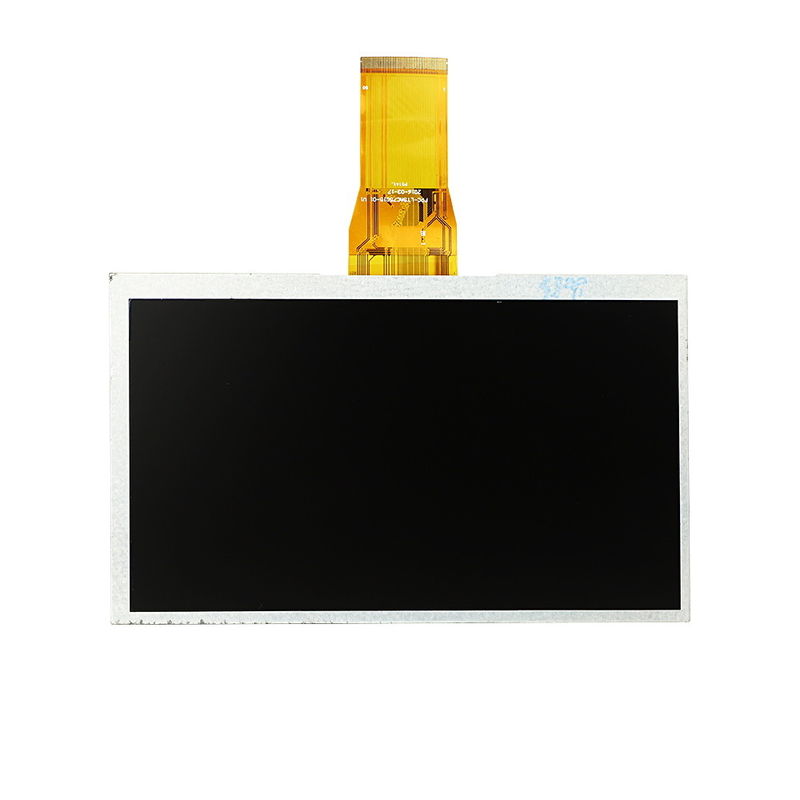

24 बिट आरजीबी इंटरफेस के साथ 400 सीडी / एम 2 7 इंच 800x480 टीएफटी एलसीडी डिस्प्ले
Innolux के AT070TN92 में पोलराइज़र के साथ दो पतले ग्लास होते हैं जो आसानी से क्षतिग्रस्त हो जाते हैं।इसलिए LCD को संभालते समय अत्यधिक सावधानी बरतनी चाहिए। LCD के ग्लास पर अत्यधिक दबाव या दबाव से बचना चाहिए।यह सुनिश्चित करने के लिए ध्यान रखा जाना चाहिए कि एलसीडी यूनिट को माउंट करते समय कोई मरोड़ या संपीड़ित बल लागू न हो।यदि ग्राहक का सेट एलसीडी के मुख्य भागों को दबाता है, तो एलसीडी असामान्य प्रदर्शन दिखा सकता है।लेकिन इस घटना का मतलब एलसीडी की खराबी नहीं है और इसे आपसी सहमति से दबाया जाना चाहिए।इष्टतम बढ़ते कोण को निर्धारित करने के लिए, प्रत्येक मॉडल के विनिर्देश में देखने के कोण की सीमा देखें।निर्दिष्ट माउंटिंग भागों के साथ एक एलसीडी मॉड्यूल माउंट करें।
विशेषताएं
1.0.5T ग्लास
2. पतला और हल्का वजन
3. कम बिजली की खपत, उच्च ट्रांस, उच्च सीआर, वाइड व्यू एंगल
4.RoHS आज्ञाकारी
आवेदन
यह मुख्य रूप से ऑटोमोबाइल नेविगेटर, डिजिटल फोटो फ्रेम, वीडियो फोन, वीडियो दरवाजा, डीवीडी प्लेयर और औद्योगिक उपकरण में उपयोग किया जाता है
सामान्य विवरण
| आकार | 7.0 |
| डिस्प्ले प्रकार | TFT-एलसीडी |
| प्रदर्शन मॉडल | AT070TN92 |
| पिक्सेल विन्यास | आरजीबी धारी |
| प्रदर्शन रिज़ॉल्यूशन | 800 (आरजीबी) × 480 |
| अभिमुखता अनुपात | 16:9 |
| अंतर | 500:1 (टाइप) (टीएम) |
| कुल आकार | 164.9 (डब्ल्यू) × 100 (एच) × 5.7 (टी) |
| सक्रिय क्षेत्र (एए) | 154.08 (डब्ल्यू) × 85.92 (एच) |
| luminance | 400 सीडी / एम² |
| दृश्य कोण | 70/70/50/70 |
| दिशा देखना | 12:00 बजे |
| रंग की गहराई | 16.7 एम , 60% |
| मॉड्यूल वजन | 150.0 ग्राम |
| इंटरफेस | 50 पिन समानांतर आरजीबी (1 सीएच, 6/8-बिट), एफपीसी |
| ड्राइव-स्क्रीन वोल्टेज | 11वी |
| बैकलाइट सप्लाई करंट | 450 एमए |
| तापमान सीमा संचालित करना | -20 ~ 70 डिग्री सेल्सियस |
| स्टोरेज टेंपरेचर रेंज | -30 ~ 80 डिग्री सेल्सियस |
| प्रतिक्रिया समय | 10/15 (टाइप) (Tr/Td) एमएस |
| प्रदर्शन प्रणाली | टीएन, आम तौर पर सफेद, ट्रांसमिसिव |
मशीनी चित्रांकन
संबंधित उत्पाद
| टीएफटी-एलसीएम (मिमी) | |||||||||
| आकार | प्रतिरूप संख्या। | संकल्प | एच | वी | टी | गोल्डन फिंगर स्पेसिंग | इंटरफेस | पिन | I C |
| 7 | YT070M004 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | |
| 7 | YT070F005 | 164.3 | 100 | 3.3 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | |
| 7 | YT070M005 | 164.3 | 100 | 3.3 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | |
| 7 | YT070B005 | 164.3 | 100 | 3.3 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | ILI5960D+ILI6128B |
| 7 | YT070B005-V1 | 164.3 | 100 | 3.3 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | OTD9960+OTA7001A |
| 7 | YT070B005-V2 | 164.3 | 100 | 3.3 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | HX8264-D07+HX8664-B00 |
| 7 | YT070C006 | 164.9 | 100 | 2.8 | W0.3/P0.5 | पी0.5/डब्ल्यू0.3 | 50 | 800*480 | ST5091-G3-1 + ST5623-G3-1 |
हमारा चयन क्यों:
1. हमारी कंपनी 2011 में स्थापित हुई, और कई प्रसिद्ध कंपनी के साथ दीर्घकालिक सहयोग किया है
2. हमारे पास एक पेशेवर आर एंड डी टीम और तकनीकी सहायता है
3. हमारे पास बड़ी संख्या में स्पॉट इन्वेंट्री है और हम भुगतान के बाद डिलीवरी को जल्द से जल्द भेज सकते हैं
4. हम इन ब्रांडों के प्रत्यक्ष एजेंट हैं, प्रक्रिया को सरल और डिलीवरी का समय कम करने का आदेश दे रहे हैं
5. हमारी कंपनी के सभी स्क्रीन शिप की लंबी वारंटी है और हमारे पास पर्याप्त तकनीकी सहायता प्रदान कर सकते हैं
बिक्री के बाद सेवा।
सामान्य प्रश्न
Q1.मैं आपके उत्पाद की गुणवत्ता पर कैसे भरोसा कर सकता हूं?
ए:
- हमारे कच्चे माल सभी आरओएचएस अनुरूप हैं।
--Display एक ISO9001:2008 और ISO9001:2015 प्रमाणित कंपनी है, हम अपने उत्पादन में ISO मानकों का सख्ती से पालन कर रहे हैं।
- हमारे उत्पाद शिपमेंट से पहले 100% विज़ुअल और फंक्शन टेस्ट हैं।
इस बीच, हम अपने टीएफटी डिस्प्ले मॉड्यूल के लिए आवश्यक एजिंग टेस्ट और विश्वसनीयता परीक्षण करते हैं, उदाहरण के लिए।उच्च और निम्न तापमान और उच्च आर्द्रता पर्यावरण, ईएसडी और विरोधी हस्तक्षेप परीक्षण, ड्रॉप (पैकेज के साथ) और कंपन परीक्षण में स्टोर और संचालित करें।
हमारी टच स्क्रीन साल्ट स्प्रे टेस्ट, हार्डनेस टेस्ट, स्टील बॉल ड्रॉप टेस्ट, फ्लैटनेस टेस्ट, थर्मल शॉक टेस्ट…
- हमारा अनुभव और दक्षता योग्यता दर को हमेशा 99.7% या उससे अधिक बनाती है।
क्यू2. आप किस आकार के एलसीडी और टच पैनल प्रदान करते हैं?
ए:
--छोटे आकार जिनमें शामिल हैं: 0.96", 1.22", 1.3", 1.44"1.54", 1.77", 2.0"2.4", 2.7"2.8", 3.0", 3.2", 3.5", 3.95", 3.97", 4.3", 5"5.6", 6.86".
--मध्य आकार जिसमें शामिल हैं: 7", 8", 9", 10.1", 10.2", 13.3”,14.1",15.6",17",21.5",23
क्यू3.क्या मेरे पास औपचारिक आदेश से पहले का नमूना आदेश हो सकता है?
ए: हां, नई परियोजनाओं या चल रही परियोजनाओं के प्रतिस्थापन के लिए नमूना आदेश का हमेशा स्वागत है।हमारे पास 0.96 इंच से 13.3 इंच तक टीएफटी एलसीडी मॉड्यूल और टच स्क्रीन के कई मानक मॉडल का स्टॉक है, जिसका अर्थ है कि डिलीवरी उसी दिन की जा सकती है जिस दिन ऑर्डर दिया गया था।
क्यू4.नमूना आदेश और बड़े पैमाने पर उत्पादन आदेश के लिए नेतृत्व का समय क्या है?
ए:
- एलएक्सडिसप्ले मानक उत्पादों के लिए, नमूने के लिए लीड टाइम आमतौर पर 1-7 दिन होता है, बड़े पैमाने पर उत्पादन के लिए यह 10 दिनों तक तेज़ हो सकता है।
- अनुकूलित उत्पादों के लिए,
हम 7 दिनों में नया FPC, 15 दिनों में नया बैकलाइट और 18 दिनों में नया कैपेसिटिव टच पैनल या रेसिस्टिव टच पैनल प्राप्त करने में सक्षम हैं।
विशेष उत्पादों का बड़े पैमाने पर उत्पादन 3weeks जितना तेज़ हो सकता है।
- संक्षेप में, हमारे बड़े उत्पादन के वर्षों के आधार पर, हम एलसीडी पैनल, आईसी और अन्य सामग्री आपूर्तिकर्ताओं के साथ अच्छे संबंध रखते रहे हैं, सामग्री की भारी कमी होने पर भी हमारे पास स्थिर आपूर्ति थी।
क्यू5.क्या आपके पास MOQ आवश्यकता है?
ए: हां, यह विभिन्न आकारों के उत्पादों पर निर्भर करता है।कृपया हमारी बिक्री देखें, धन्यवाद।
क्यू6.मैं आपके साथ अनुकूलित उत्पादों पर कैसे काम करूं?
ए: सबसे पहले कृपया हमें अपनी विशेष आवश्यकताओं, किसी भी ड्राइंग या विशिष्टता का विवरण प्रदान करें --- हमारे इंजीनियर संगत समाधान और मोल्ड लागत (यदि कोई हो) पर काम करेंगे --- हम अनुमोदन के लिए ड्राइंग और विशिष्टता प्रदान करते हैं --- हम नमूने प्रदान करते हैं विश्वसनीयता परीक्षण और उम्र बढ़ने के परीक्षण के बाद अनुमोदन के लिए --- यदि आवश्यक हो तो हम संशोधन करते हैं --- हम परीक्षण आदेश की छोटी मात्रा करते हैं (यदि आवश्यक हो) --- हम बड़े पैमाने पर उत्पादन करते हैं।
क्यू7.क्या मेरा अपना सिल्क स्क्रीन लोगो, पार्ट नंबर या छोटा लेबल हो सकता है?
ए: हाँ बिलकुल।इसके लिए MOQ की आवश्यकता हो सकती है, कृपया हमारी बिक्री देखें, धन्यवाद।
क्यू8वारंटी कब तक है और आपकी बिक्री के बाद की सेवा क्या है?
ए: आमतौर पर 12 महीने।
यदि उत्पाद प्राप्त करने से 12 महीने के भीतर कोई दोष है, तो कृपया हमारी बिक्री से संपर्क करें, हम 24 घंटे के भीतर जवाब देंगे।अगर हमें किसी भी उत्पाद को हमें वापस करने की आवश्यकता है, तो शिपिंग लागत पूरी तरह से हमारे द्वारा भुगतान की जाएगी।
क्यू9.क्या आपके पास कोई शिपिंग खाता है और क्या आप अनुकूल शिपिंग लागत उद्धृत कर सकते हैं?
ए: हां, हम 11 वर्षों से अधिक समय से डीएचएल, फेडेक्स के साथ काम कर रहे हैं, हमारे शिपिंग खातों को 85% तक की छूट दी गई थी।कृपया बेझिझक हमारी बिक्री पूछें, चाहे वह नमूना हो या औपचारिक ऑर्डर शिपमेंट।
एहतियात
1.हैंडलिंग
1.1. पोलराइज़र क्लीनिंग, पेट्रोलियम ईथर (या एन-हेक्सेन) को फ्रंट/रियर पोलराइज़र की सफाई के लिए अनुशंसित किया जाता है और सतह को नुकसान पहुंचाने से बचने के लिए रिफ्लेक्टर, एसीटोन, टोल्यूनि और इथेनॉल की अनुमति नहीं है।
1.2.बॉडी ग्राउंडिंग, एलसीडी उठाते समय एंटी-ईएसडी कलाई का पट्टा पहनना चाहिए।
1.3.एफपीसी सोल्डरिंग, 300 ℃ / 3 एस से कम, सोल्डर ग्राउंडिंग बेंच पर ग्राउंडिंग होना चाहिए।
1.4.यदि असेंबली करने के लिए इलेक्ट्रिक स्क्रूड्राइवर का उपयोग करें, तो स्क्रूड्राइवर ग्राउंडिंग होना चाहिए।
2. भंडारण
2.1.एक सीलबंद पॉलीथीन बैग में रखें।
2.2.अंधेरी जगह पर रखें।
2.3.तापमान को 0°C और 35°C के बीच रखें।
नहीं 70 डिग्री सेल्सियस पर 160 घंटे से अधिक या -20 डिग्री सेल्सियस पर 48 घंटे से अधिक के लिए अनुमति दी गई है।
3. सुरक्षा:
यदि एक क्षतिग्रस्त कांच की सेल से लिक्विड क्रिस्टल का रिसाव होता है, नहीं इसे अपने मुंह में डालें या आंखों को स्पर्श करें, अगर लिक्विड क्रिस्टल आपकी त्वचा या कपड़ों को छूता है, तो कृपया इसे तुरंत साबुन और पानी से धो लें।
4.सीमित वारंटी
जब तक एडीआईए और ग्राहक के बीच अन्यथा सहमति न हो, एडीआईए अपने किसी भी एलसीडी मॉड्यूल को प्रतिस्थापित या मरम्मत करेगा जो शिपमेंट की तारीख से एक वर्ष की अवधि के लिए एडीआईए एलसीडी स्वीकृति मानकों (अनुरोध पर उपलब्ध प्रतियां) के अनुसार निरीक्षण किए जाने पर कार्यात्मक रूप से दोषपूर्ण पाए जाते हैं। .चश्मे से अधिक कॉस्मेटिक/दृश्य दोष शिपमेंट के 30 दिनों के भीतर ADIA को वापस कर दिए जाने चाहिए।ऐसी तारीख की पुष्टि माल ढुलाई दस्तावेजों पर आधारित होगी।ADIA की वारंटी देयता ऊपर निर्धारित शर्तों पर मरम्मत और/या प्रतिस्थापन तक सीमित है।ADIA किसी भी अनुवर्ती या परिणामी घटनाओं के लिए जिम्मेदार नहीं होगा।
4.1 वारंटी के तहत एलसीएम लौटाना - नियम और शर्तें
4.1. यदि ऊपर बताई गई सावधानियों की अवहेलना की गई है तो कोई वारंटी नहीं दी जा सकती है।उल्लंघन के विशिष्ट उदाहरण हैं:
- टूटा हुआ एलसीडी ग्लास।
- घटकों को जोड़ने सहित किसी भी तरह से संशोधित सर्किट।
4.2. आपसी समझौते पर ग्राहक को मॉड्यूल की मरम्मत का चालान किया जाएगा।मॉड्यूल विफलताओं या दोषों के पर्याप्त विवरण के साथ लौटाए जाने चाहिए।ग्राहक द्वारा स्थापित किसी भी कनेक्टर या केबल को पीसीबी की सुराख़, कंडक्टरों और टर्मिनलों को नुकसान पहुँचाए बिना पूरी तरह से हटा दिया जाना चाहिए।
