उत्पाद का विवरण
उत्पत्ति के प्लेस: जापान
ब्रांड नाम: Sharp
प्रमाणन: RoHS
मॉडल संख्या: YT050B009
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 10pcs
मूल्य: USD 13-15/ PCS
पैकेजिंग विवरण: 50 सेमी * 50 सेमी * 60 सेमी
प्रसव के समय: 20-25
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 1kk/m
स्क्रीन का आकार: |
3.8 इंच |
प्रदर्शन प्रणाली: |
आम तौर पर काला, ट्रांसमिसिव |
रंग प्रदर्शित करें: |
16.7M 70% एनटीएससी |
पिक्सेल व्यवस्था: |
आरजीबी (ऊर्ध्वाधर पट्टी) |
आवृत्ति: |
60 हर्ट्ज |
इनपुट वोल्टेज: |
2.6/3.0वी (टाइप) (आईओवीडीडी/एवीडीडी) |
प्रतिक्रिया समय: |
35 (अधिकतम) (Tr+Td) |
सतह: |
कठोर कोटिंग (3H) |
पैनल प्रकार: |
सीजी-सिलिकॉन, एलसीएम |
सर्वश्रेष्ठ दृश्य: |
समरूपता |
स्क्रीन का आकार: |
3.8 इंच |
प्रदर्शन प्रणाली: |
आम तौर पर काला, ट्रांसमिसिव |
रंग प्रदर्शित करें: |
16.7M 70% एनटीएससी |
पिक्सेल व्यवस्था: |
आरजीबी (ऊर्ध्वाधर पट्टी) |
आवृत्ति: |
60 हर्ट्ज |
इनपुट वोल्टेज: |
2.6/3.0वी (टाइप) (आईओवीडीडी/एवीडीडी) |
प्रतिक्रिया समय: |
35 (अधिकतम) (Tr+Td) |
सतह: |
कठोर कोटिंग (3H) |
पैनल प्रकार: |
सीजी-सिलिकॉन, एलसीएम |
सर्वश्रेष्ठ दृश्य: |
समरूपता |

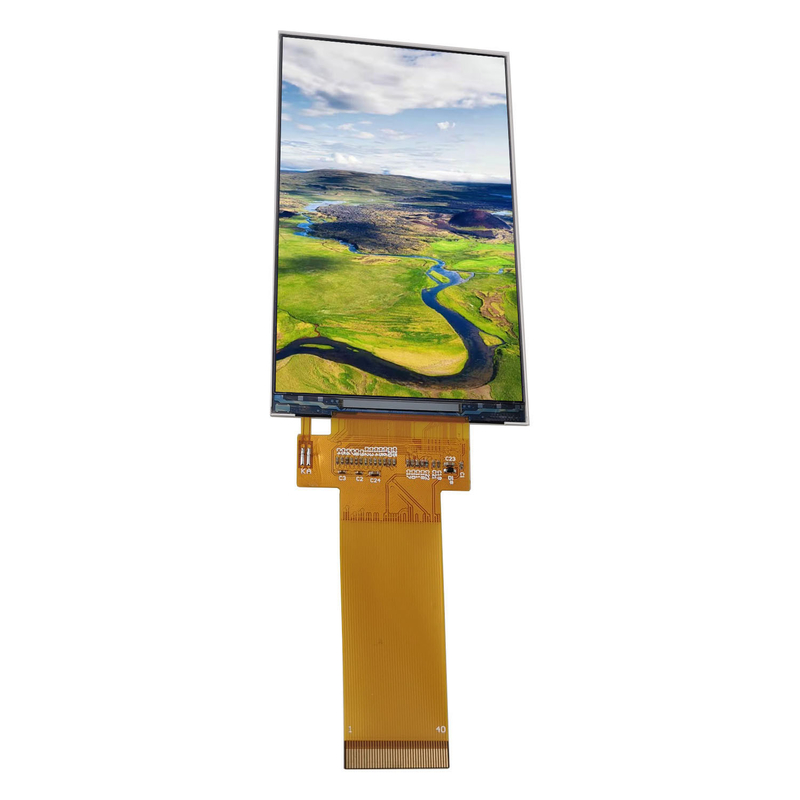

3.8''qvga tft 240x320 समानांतर RGB LCD स्क्रीन MP4 के लिए 3.8 इंच LCD, हैंडहेल्ड बीहड़ PDA स्क्रीन रिप्लेसमेंट
YT038B004 एक 3.8 "विकर्ण सीजी-सिलिकॉन डिस्प्ले पैनल उत्पाद है जो शार्प कॉरपोरेशन (इसके बाद शार्प कहा जाता है) से है, जिसमें एक इंटीग्रल WLED बैकलाइट सिस्टम है, बिना बैकलाइट ड्राइवर के, बिना टच स्क्रीन के। इसमें -0 ~ 50 ° C की ऑपरेटिंग तापमान रेंज है। भंडारण तापमान रेंज -25 ~ 70 डिग्री सेल्सियस। इसकी सामान्य विशेषताओं को ADIA द्वारा संक्षेप में प्रस्तुत किया गया है: पोर्ट्रेट प्रकार, WLED बैकलाइट। इसकी विशेषताओं के आधार पर, ADIA अनुशंसा करता है कि इस मॉडल को मोबाइल फोन आदि पर लागू किया जाए।
सामान्य विवरण
| सामान्य विशेषताएं | |||
| विकर्ण आकार | 3.8 इंच | प्रकार | ए-सी टीएफटी-एलसीडी, एलसीएम |
| पिक्सेल प्रारूप | 480 (आरजीबी) × 800, डब्ल्यूवीजीए | विन्यास | आरजीबी वर्टिकल स्ट्राइप |
| सक्रिय क्षेत्र | 49.68 × 82.8 (एच × वी) | रूपरेखा मंद। | 53.58 × 91.3 × 1.7 (एच × वी × डी) |
| बेज़ल ओपनिंग | - | इलाज | कठोर कोटिंग (3H) |
| luminance | 350 सीडी/एम² (टाइप) | इसके विपरीत अनुपात | 750: 1 (टाइप।) (टीएम) 8:1 (टाइप।) (आरएफ) |
| दिशा देखें | सब बजे | जवाब देने का समय | 30/50 (टाइप) (Tr/Td) एमएस |
| देखने का दृष्टिकोण | 80/80/80/80 (टाइप।) (सीआर≥10) | ऑपरेटिंग मोड | आईपीएस, आम तौर पर काला,संचरणशील |
| समर्थन रंग | 16.7M | प्रकाश स्रोत | WLED , 10K घंटे , कोई ड्राइवर नहीं |
| वज़न | - | रूपरेखा तयार करी | हैंडहेल्ड पीडीए, एमपी 4 |
| फ्रेम रेट | 60 हर्ट्ज | छूने की पैनल | बिना |
| इंटरफ़ेस प्रकार | समानांतर एमआईपीआई, एफपीसी, 40 पिन | ||
| बिजली की आपूर्ति | 5.0/3.3/15.0/-15.0V (टाइप) (VSHA/VSHD/VDD/VSS) | ||
| वातावरण | भंडारण अस्थायी: -25 ~ 70 डिग्री सेल्सियस ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस | ||
रूपरेखा आयाम (इकाई: मिमी)
संबंधित उत्पाद
| टीएफटी-एलसीएम (मिमी) | |||||||||
| आकार | प्रतिरूप संख्या। | संकल्प | एच | वी | टी | गोल्डन फिंगर स्पेसिंग | इंटरफेस | पिन | I C |
| 1 | YT038TT001 | 320x480 | 57.30 | 89.35 | 3.50मैक्स | P0.8/W0.4 | MCU16bit | 44 | ILI9486L |
| YT038TT001-V1 | 320x480 | 57.90 | 89.40 | 3.4मैक्स | P0.8/W0.4 | MCU16bit | 44 | ILI9486L | |
| YT038TT001-V2 | 320x480 | 57.90 | 89.40 | 3.2मैक्स | P0.8/W0.4 | MCU16bit | 44 | ILI9486L | |
| YT038TT002 | 320x480 | 57.90 | 89.40 | 3.4मैक्स | P0.8/W0.4 | 8बिट | 52 | ILI9486L | |
हमें क्यों चुनें:
1. हमारी कंपनी 2011 में स्थापित हुई, और कई प्रसिद्ध कंपनी के साथ दीर्घकालिक सहयोग किया है।
2. हमारे पास एक पेशेवर आर एंड डी टीम और तकनीकी सहायता है।
3. हमारे पास बड़ी संख्या में स्पॉट इन्वेंट्री है और हम भुगतान के बाद डिलीवरी को जल्द से जल्द शिप कर सकते हैं।
4. हम इन ब्रांडों के प्रत्यक्ष एजेंट हैं, प्रक्रिया को सरल और डिलीवरी का समय कम करने का आदेश दे रहे हैं।
5. हमारी कंपनी के सभी स्क्रीन शिप की लंबी वारंटी है और हमारे पास पर्याप्त तकनीकी सहायता है जो बिक्री के बाद सेवा प्रदान कर सकती है।
एहतियात
1.हैंडलिंग
1.1. पोलराइज़र क्लीनिंग, पेट्रोलियम ईथर (या एन-हेक्सेन) को फ्रंट/रियर पोलराइज़र की सफाई के लिए अनुशंसित किया जाता है और सतह को नुकसान पहुंचाने से बचने के लिए रिफ्लेक्टर, एसीटोन, टोल्यूनि और इथेनॉल की अनुमति नहीं है।
1.2.बॉडी ग्राउंडिंग, एलसीडी उठाते समय एंटी-ईएसडी कलाई का पट्टा पहनना चाहिए।
1.3.एफपीसी सोल्डरिंग, 300 ℃ / 3 एस से कम, सोल्डर ग्राउंडिंग बेंच पर ग्राउंडिंग होना चाहिए।
1.4.यदि असेंबली करने के लिए इलेक्ट्रिक स्क्रूड्राइवर का उपयोग करें, तो स्क्रूड्राइवर ग्राउंडिंग होना चाहिए।
2. भंडारण
2.1.एक सीलबंद पॉलीथीन बैग में रखें।
2.2.एक अंधेरी जगह में रखें।
2.3.तापमान को 0°C और 35°C के बीच रखें।
नहीं70 डिग्री सेल्सियस पर 160 घंटे से अधिक या -20 डिग्री सेल्सियस पर 48 घंटे से अधिक के लिए अनुमति दी गई है।
3. सुरक्षा:
यदि लिक्विड क्रिस्टल क्षतिग्रस्त ग्लास सेल से बाहर निकलता है,नहींइसे अपने मुंह में डालें या आंखों को स्पर्श करें, अगर लिक्विड क्रिस्टल आपकी त्वचा या कपड़ों को छूता है, तो कृपया इसे तुरंत साबुन और पानी से धो लें।
4.सीमित वारंटी
जब तक एडीआईए और ग्राहक के बीच अन्यथा सहमति न हो, एडीआईए अपने किसी भी एलसीडी मॉड्यूल को प्रतिस्थापित या मरम्मत करेगा जो शिपमेंट की तारीख से एक वर्ष की अवधि के लिए एडीआईए एलसीडी स्वीकृति मानकों (अनुरोध पर उपलब्ध प्रतियां) के अनुसार निरीक्षण किए जाने पर कार्यात्मक रूप से दोषपूर्ण पाए जाते हैं। .चश्मे से अधिक कॉस्मेटिक/दृश्य दोष शिपमेंट के 30 दिनों के भीतर ADIA को लौटा दिए जाने चाहिए।ऐसी तारीख की पुष्टि माल ढुलाई दस्तावेजों पर आधारित होगी।ADIA की वारंटी देयता ऊपर निर्धारित शर्तों पर मरम्मत और/या प्रतिस्थापन तक सीमित है।ADIA किसी भी अनुवर्ती या परिणामी घटनाओं के लिए जिम्मेदार नहीं होगा।
4.1 वारंटी के तहत एलसीएम लौटाना - नियम और शर्तें
4.1. यदि ऊपर बताई गई सावधानियों की अवहेलना की गई है तो कोई वारंटी नहीं दी जा सकती है।उल्लंघन के विशिष्ट उदाहरण हैं:
- टूटा हुआ एलसीडी ग्लास।
- घटकों को जोड़ने सहित किसी भी तरह से संशोधित सर्किट।
4.2. आपसी समझौते पर ग्राहक को मॉड्यूल की मरम्मत का चालान किया जाएगा।मॉड्यूल विफलताओं या दोषों के पर्याप्त विवरण के साथ लौटाए जाने चाहिए।ग्राहक द्वारा स्थापित किसी भी कनेक्टर या केबल को पीसीबी की सुराख़, कंडक्टर और टर्मिनलों को नुकसान पहुँचाए बिना पूरी तरह से हटा दिया जाना चाहिए।
सामान्य प्रश्न
Q1.मैं आपके उत्पाद की गुणवत्ता पर कैसे भरोसा कर सकता हूं?
ए:
- हमारे कच्चे माल सभी आरओएचएस अनुरूप हैं।
--Display एक ISO9001:2008 और ISO9001:2015 प्रमाणित कंपनी है, हम अपने उत्पादन में ISO मानकों का सख्ती से पालन कर रहे हैं।
- हमारे उत्पाद शिपमेंट से पहले 100% विज़ुअल और फंक्शन टेस्ट हैं।
इस बीच, हम अपने टीएफटी डिस्प्ले मॉड्यूल के लिए आवश्यक एजिंग टेस्ट और विश्वसनीयता परीक्षण करते हैं, उदाहरण के लिए।उच्च और निम्न तापमान और उच्च आर्द्रता पर्यावरण, ईएसडी और विरोधी हस्तक्षेप परीक्षण, ड्रॉप (पैकेज के साथ) और कंपन परीक्षण में स्टोर और संचालित करें।
हमारी टच स्क्रीन साल्ट स्प्रे टेस्ट, हार्डनेस टेस्ट, स्टील बॉल ड्रॉप टेस्ट, फ्लैटनेस टेस्ट, थर्मल शॉक टेस्ट…
--हमारा अनुभव और दक्षता योग्यता दर को हमेशा 99.7% या उससे अधिक बनाती है।
प्रश्न 2.आप किस आकार के LCD और टच पैनल प्रदान करते हैं?
ए:
--छोटे आकार जिनमें शामिल हैं: 0.96", 1.22", 1.3", 1.44", 1.54", 1.77", 2.0", 2.4", 2.7", 2.8", 3.0", 3.2", 3.5", 3.95", 3.97", 4.3", 5", 5.6", 6.86"।
--मध्य आकार जिसमें शामिल हैं: 7", 8", 9", 10.1", 10.2", 13.3", 14.1", 15.6", 17", 21.5", 23)
Q3.क्या मेरे पास औपचारिक आदेश से पहले का नमूना आदेश हो सकता है?
ए:हां, नई परियोजनाओं या चल रही परियोजनाओं के प्रतिस्थापन के लिए नमूना आदेश का हमेशा स्वागत है।हमारे पास 0.96 इंच से 13.3 इंच तक टीएफटी एलसीडी मॉड्यूल और टच स्क्रीन के कई मानक मॉडल का स्टॉक है, जिसका अर्थ है कि डिलीवरी उसी दिन की जा सकती है जिस दिन ऑर्डर किया गया था।
प्रश्न4.नमूना आदेश और बड़े पैमाने पर उत्पादन आदेश के लिए नेतृत्व का समय क्या है?
ए:
- LXDisplay मानक उत्पादों के लिए, नमूने के लिए नेतृत्व समय आमतौर पर 1-7 दिन होता है, बड़े पैमाने पर उत्पादन के लिए यह 10 दिनों तक तेज़ हो सकता है।
- अनुकूलित उत्पादों के लिए,
हम 7 दिनों में नया FPC, 15 दिनों में नया बैकलाइट और 18 दिनों में नया कैपेसिटिव टच पैनल या रेसिस्टिव टच पैनल प्राप्त करने में सक्षम हैं।
विशेष उत्पादों का बड़े पैमाने पर उत्पादन 3weeks जितना तेज़ हो सकता है।
- संक्षेप में, हमारे बड़े उत्पादन के वर्षों के आधार पर, हम एलसीडी पैनल, आईसी और अन्य सामग्री आपूर्तिकर्ताओं के साथ अच्छे संबंध रखते रहे हैं, सामग्री की भारी कमी होने पर भी हमारे पास स्थिर आपूर्ति थी।
प्रश्न5.क्या आपके पास MOQ आवश्यकता है?
ए:हां, यह विभिन्न आकारों के उत्पादों पर निर्भर करता है।कृपया हमारी बिक्री देखें, धन्यवाद।
प्रश्न6.मैं आपके साथ अनुकूलित उत्पादों पर कैसे काम करूं?
ए:सबसे पहले कृपया हमें अपनी विशेष आवश्यकताओं, किसी भी ड्राइंग या विशिष्टता का विवरण प्रदान करें --- हमारे इंजीनियर संगत समाधान और मोल्ड लागत (यदि कोई हो) का काम करेंगे --- हम अनुमोदन के लिए ड्राइंग और विशिष्टता प्रदान करते हैं --- हम नमूने प्रदान करते हैं विश्वसनीयता परीक्षण और उम्र बढ़ने के परीक्षण के बाद अनुमोदन के लिए --- यदि आवश्यक हो तो हम संशोधन करते हैं --- हम परीक्षण आदेश की छोटी मात्रा करते हैं (यदि आवश्यक हो) --- हम बड़े पैमाने पर उत्पादन करते हैं।
प्रश्न7.क्या मेरा अपना सिल्क स्क्रीन लोगो, पार्ट नंबर या छोटा लेबल हो सकता है?
ए:हाँ बिलकुल।इसके लिए MOQ की आवश्यकता हो सकती है, कृपया हमारी बिक्री देखें, धन्यवाद।
Q8. वारंटी कब तक है और आपकी बिक्री के बाद की सेवा क्या है?
ए:आमतौर पर 12 महीने।
यदि उत्पाद प्राप्त करने से 12 महीने के भीतर कोई दोष है, तो कृपया हमारी बिक्री से संपर्क करें, हम 24 घंटे के भीतर जवाब देंगे।अगर हमें किसी भी उत्पाद को हमें वापस करने की आवश्यकता है, तो शिपिंग लागत पूरी तरह से हमारे द्वारा भुगतान की जाएगी।
प्रश्न 9.क्या आपके पास कोई शिपिंग खाता है और क्या आप अनुकूल शिपिंग लागत उद्धृत कर सकते हैं?
ए:हां, हम 11 वर्षों से अधिक समय से डीएचएल, फेडेक्स के साथ काम कर रहे हैं, हमारे शिपिंग खातों को 85% तक की छूट दी गई थी।कृपया बेझिझक हमारी बिक्री पूछें चाहे वह नमूना हो या औपचारिक ऑर्डर शिपमेंट।
